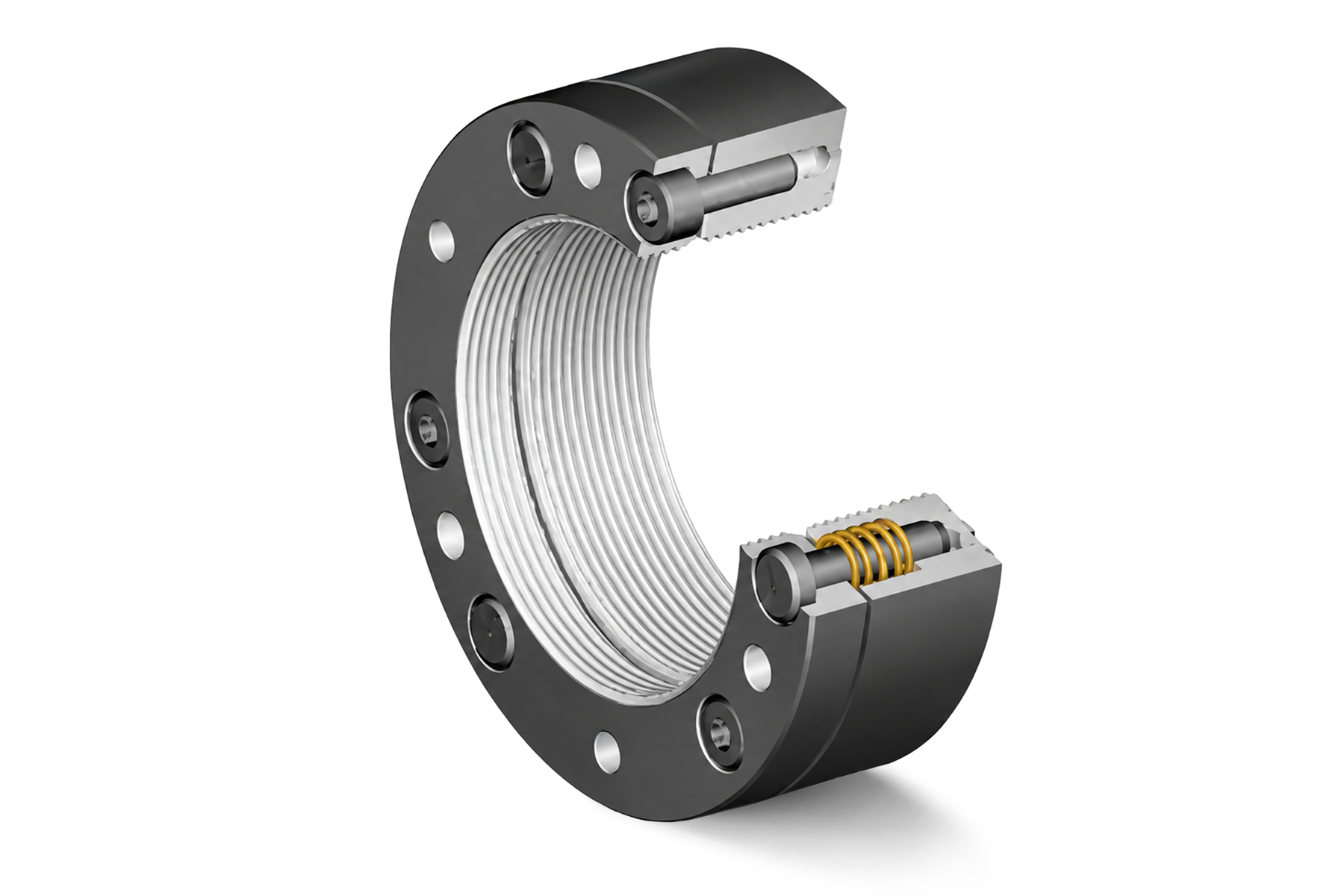

Bei diesen Wellenmuttern sind die Klemmschrauben axial angeordnet und von der Stirnseite aus zugänglich. Dadurch eignen sie sich besonders für Einbausituationen, in denen am Außendurchmesser nur wenig Platz vorhanden ist und eine radiale Betätigung der Klemmschrauben nicht möglich wäre. Voraussetzung ist ein ausreichender axialer Zugang für Montagewerkzeug und Drehmomentschlüssel.

Die axial klemmbaren ALMA-Wellenmuttern verfügen über eine dreigeteilte Klemmung. Die drei gleichmäßig angeordneten Spannelemente unterstützen eine symmetrische Krafteinleitung und einen günstigen Kraftfluss innerhalb des Mutternkörpers. Gegenüber einer vergleichbaren Zweifachklemmung wird nach Herstellerangabe eine um 30 Prozent höhere Klemmkraft erreicht.

Zwischen den Spannelementen und dem Klemmring sind Druckfedern integriert. Diese erzeugen nur eine geringe Gegenkraft und ermöglichen dadurch eine besonders feinfühlige Betätigung der Klemmung. Die vom Hersteller als patentiert beschriebene Konstruktion erlaubt es, die zuvor eingestellte Position der Wellenmutter kontrolliert und präzise zu fixieren.

Nach Angaben des Herstellers und den zugrunde liegenden Vergleichstests benötigt das ALMA-Klemmprinzip zum Fixieren der Wellenmutter nur ungefähr ein Drittel der Klemmkraft, die bei anderen Klemmarten erforderlich sein kann. Die genaue Kraftreduzierung hängt jedoch von Baugröße, Gewinde, Werkstoffpaarung und Vergleichssystem ab.

Die geringe erforderliche Fixierungskraft reduziert die Gefahr, dass sich die zuvor eingestellte Position während des Klemmvorgangs verändert. Gleichzeitig werden lokale Verformungen oder Verdrehungen des Mutternkörpers minimiert. Dies unterstützt eine hohe Planlaufgenauigkeit und eine reproduzierbare Einstellung – insbesondere bei präzisen Lagerungen, Spindeln und anderen anspruchsvollen Maschinenbauanwendungen.

Die dreifach geklemmten ALMA-Wellenmuttern verfügen über drei gleichmäßig am Umfang angeordnete Klemmstellen. Diese Konstruktion sorgt für eine gleichmäßigere Kraftverteilung und erreicht nach Herstellerangabe eine um 30 Prozent höhere Klemmkraft als eine vergleichbare Ausführung mit Zweifachklemmung. Gleichzeitig wird ein günstiger Kraftfluss innerhalb des Mutternkörpers unterstützt.

Durch den vergleichsweise großen radialen Querschnitt besitzt der Mutternkörper eine hohe Formsteifigkeit. Dies reduziert unerwünschte Verformungen beim Anziehen und Klemmen und unterstützt eine zuverlässige sowie reproduzierbare Positionierung auf der Welle.

Für Anwendungen mit erhöhten axialen Belastungen stehen besonders breite Ausführungen zur Verfügung. Der größere tragende Querschnitt ermöglicht die Aufnahme und Übertragung höherer Axialkräfte. Die tatsächlich zulässige Belastung ist anhand der jeweiligen Baugröße, des Wellengewindes und der Herstellerdaten zu bestimmen.

Das Innengewinde und die lagerseitige Planfläche der Wellenmutter werden in einer gemeinsamen Aufspannung gefertigt. Dadurch wird eine hohe Planlaufgenauigkeit erreicht. Dies ist insbesondere bei präzisen Lagerungen, Spindeln und rotierenden Baugruppen von Vorteil, da die Axialkraft möglichst gleichmäßig in das angrenzende Bauteil eingeleitet wird.

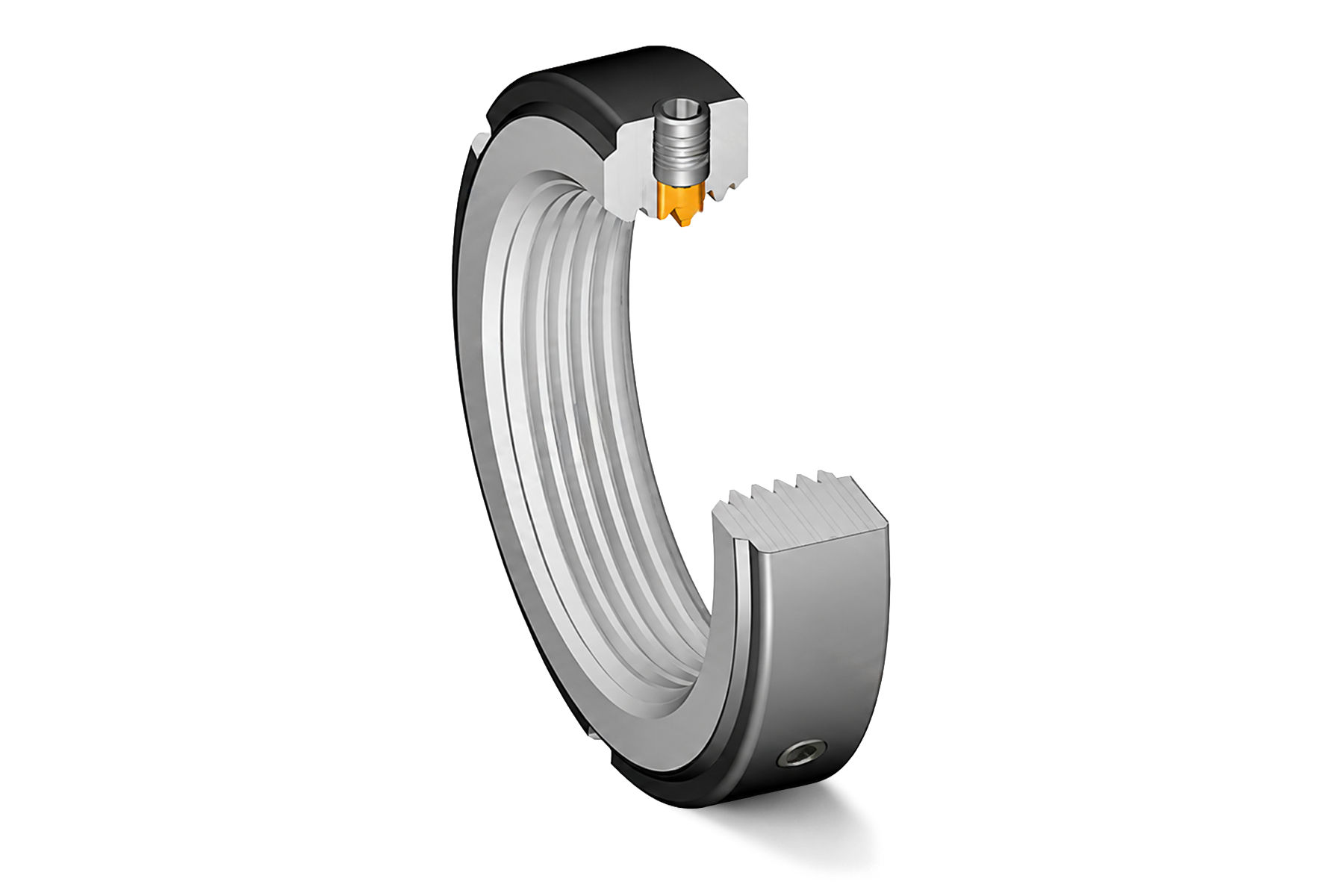

Die Wellenmutter wird über radial angeordnete Klemmschrauben beziehungsweise Sicherungsstifte direkt auf dem Wellengewinde fixiert. Ein zusätzliches Sicherungsblech ist daher nicht erforderlich. Bei den entsprechenden Ausführungen werden die Sicherungsstifte gemeinsam mit dem Innengewinde der Mutter gefertigt. Dadurch greifen sie präzise in das Wellengewinde ein, ohne den eingestellten Planschlag wesentlich zu beeinflussen.

Da kein Sicherungsblech benötigt wird, entfällt auch die dafür erforderliche Nut im Wellengewinde. Aufwendige Fräsarbeiten und das zusätzliche Entgraten einer solchen Sicherungsnut können somit vermieden werden. Gleichzeitig reduziert sich die Anzahl der benötigten Bauteile, wodurch Konstruktion, Beschaffung, Montage und spätere Wartungsarbeiten vereinfacht werden.

Die Wellenmutter wird zunächst in die gewünschte axiale Position gebracht beziehungsweise mit dem vorgesehenen Anzugsmoment eingestellt. Anschließend erfolgt die radiale Fixierung über die integrierten Klemmschrauben. Da die Sicherungswirkung durch einen separaten Klemmvorgang entsteht, kann die Mutter auch als präzise Stellmutter eingesetzt werden. Die Positionierung und die Sicherung gegen Verdrehen lassen sich dadurch weitgehend unabhängig voneinander einstellen.
