Direktantriebe im Vakuum­bereich

Präzision, Prozesssicherheit, nachhaltiger Kundennutzen

Direktantrieb statt Übertragung:
Was ändert sich?

Direkter Kraftfluss

Das Drehmoment oder die Kraft wird unmittelbar auf die Last übertragen. Getriebe, Zahnriemen und Spindeln entfallen. Damit sinkt die mechanische Komplexität – zugleich muss der Motor die Last direkt bewältigen. Kundennutzen: weniger Fehlerquellen in der Übertragungskette bei gleichzeitig hoher Dynamik.

Technisches Merkmal Relevanz für den Kunden
Spielfreie Kraftübertragung Stabilere Positionierung und bessere Wiederholbarkeit.
Weniger Schnittstellen Einfachere Integration und weniger mechanische Toleranzketten.
Direkte Regelung Hohe Dynamik bei Scan-, Justage- und Positionieraufgaben.
Weniger Übertragungselemente Potenzial für geringeren Verschleiß- und Wartungsaufwand.

Vakuumverträglichkeit ist eine Systemleistung

Vier technische Prüfsteine

01 · Thermik
Ohne Konvektion muss Verlustwärme über Gehäuse, Flansche und Kontaktflächen abgeführt werden.

02 · Materialien
Werkstoffe, Isolationen und Kabel werden nach Ausgasung und Bake-out-Verhalten ausgewählt.

03 · Sauberkeit
Führung, Lagerung und Oberflächen müssen Abrieb und Partikel für den Prozess minimieren.

04 · Validierung
Leckrate, Ausgasung, Partikel, Temperatur und Lebensdauer werden unter realen Bedingungen geprüft.

Ihr Nutzen: Stabilere Prozessbedingungen und geringeres Kontaminationsrisiko.

Nicht der Motor allein, sondern das Zusammenspiel aus Antrieb, Führung, Sensorik, Thermik und Materialien bestimmt die Anlagenperformance.



Technische Architektur
für anspruchsvolle Achsen

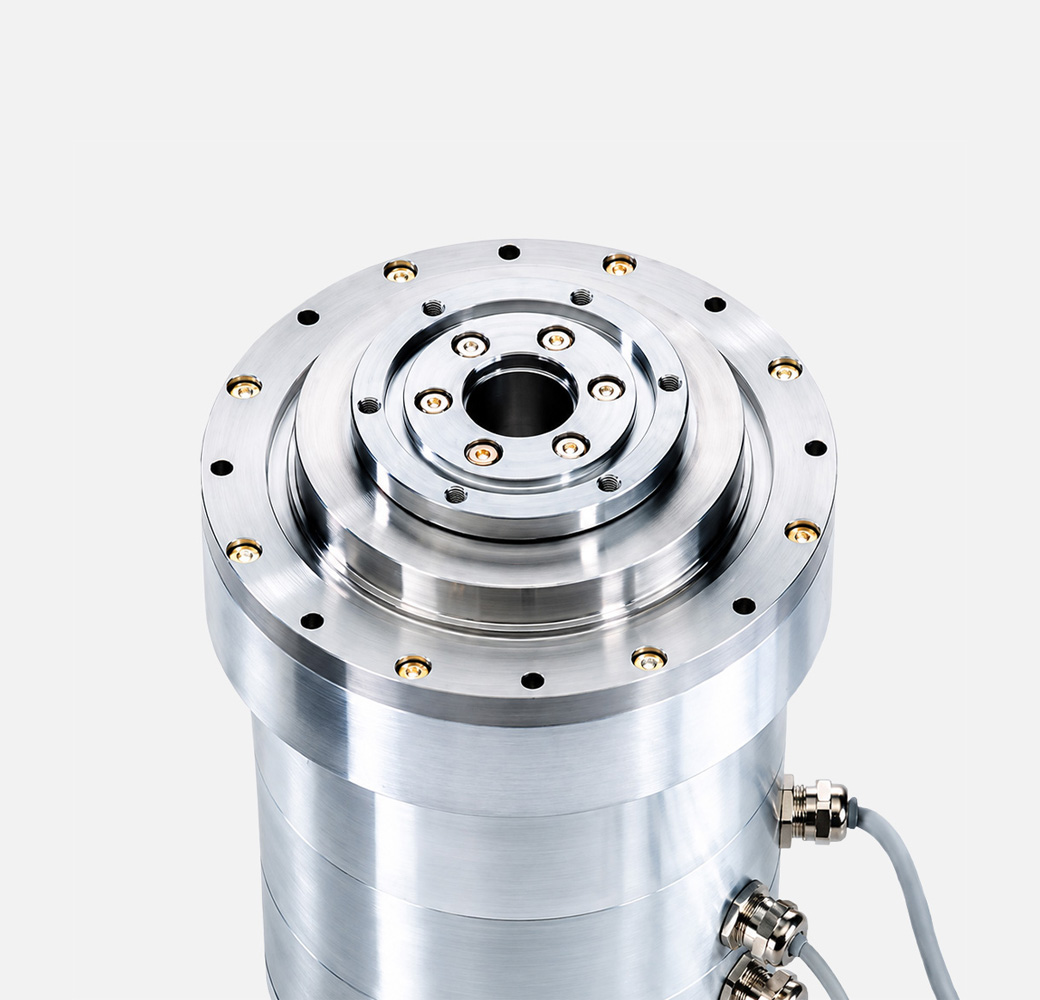

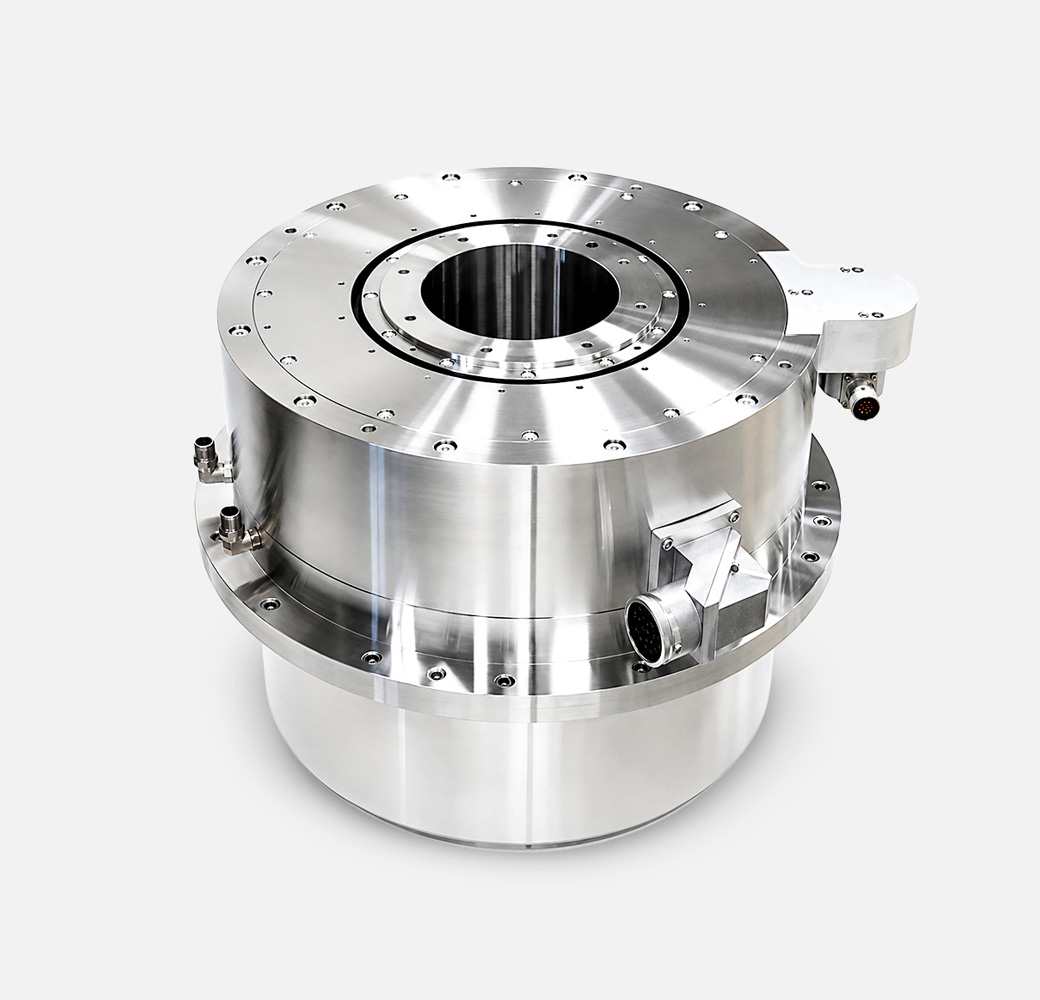

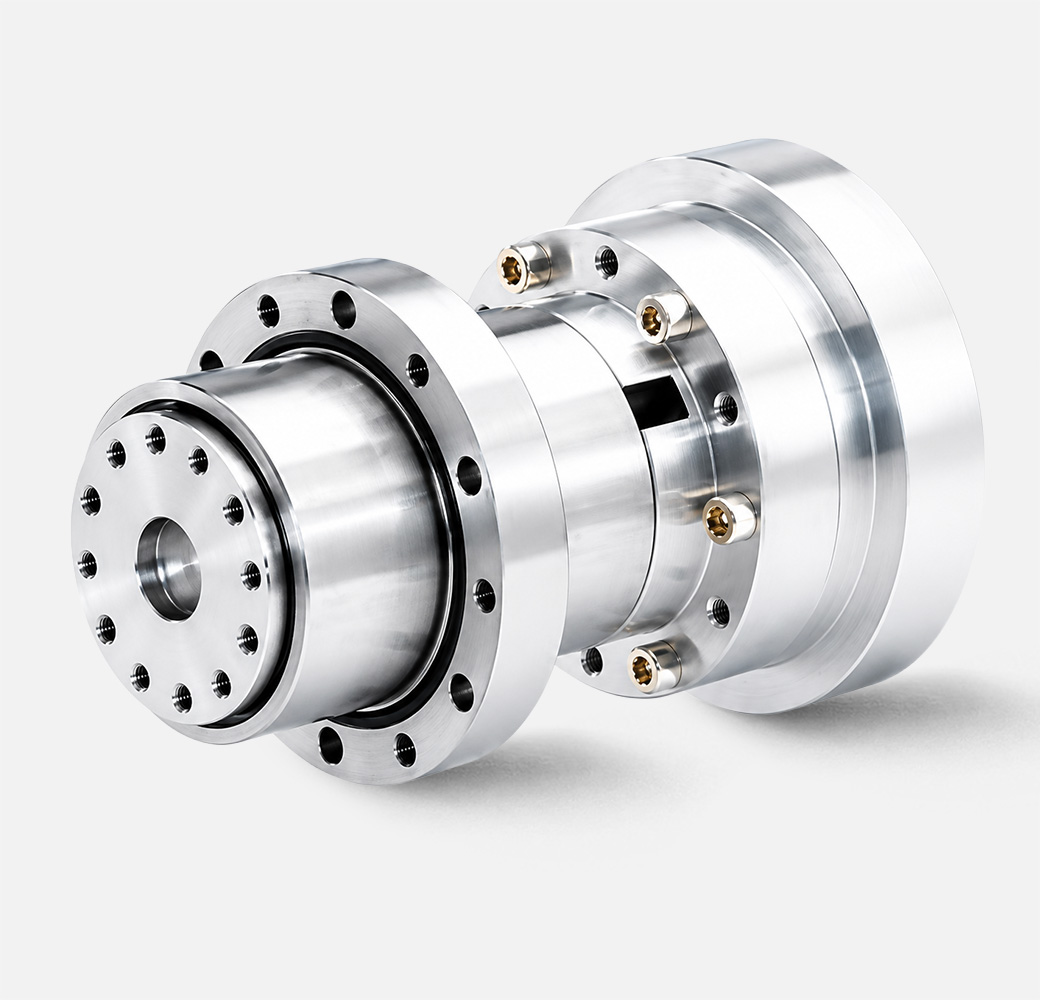

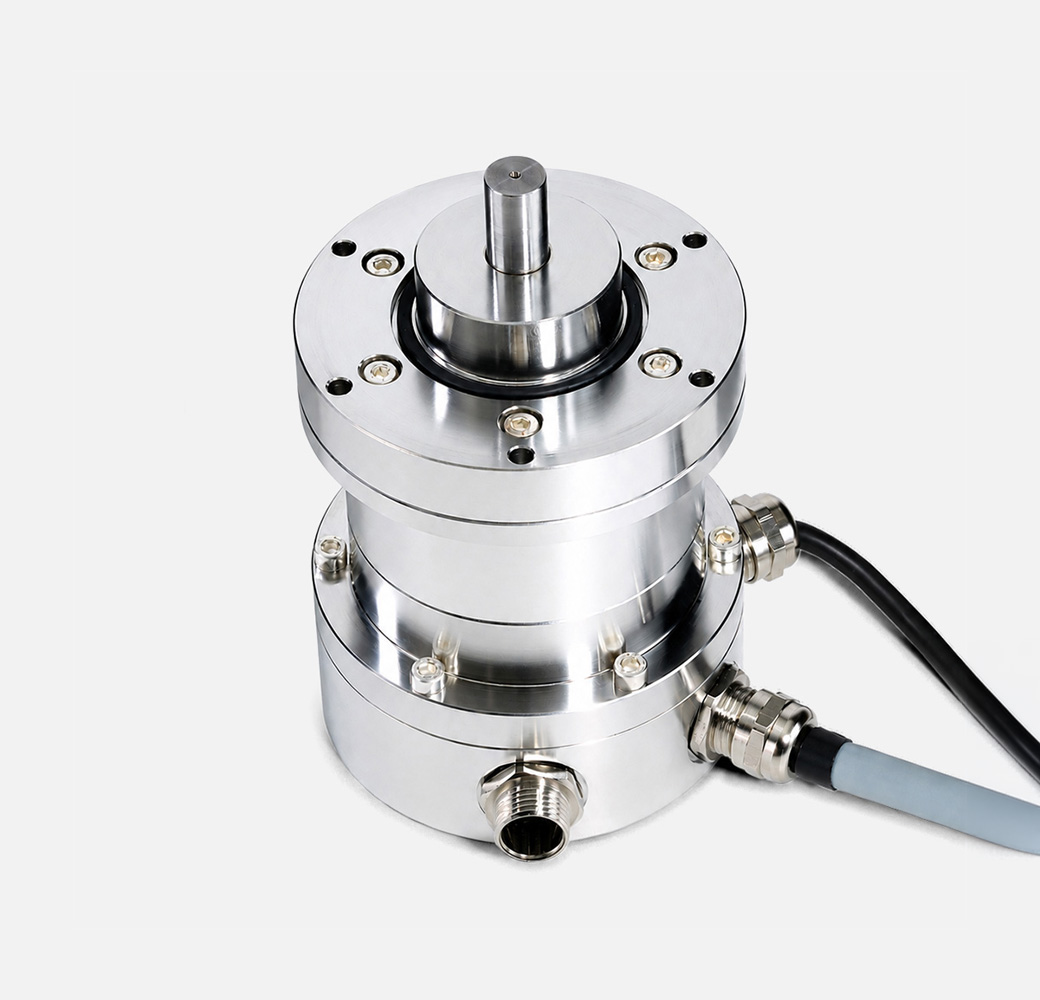

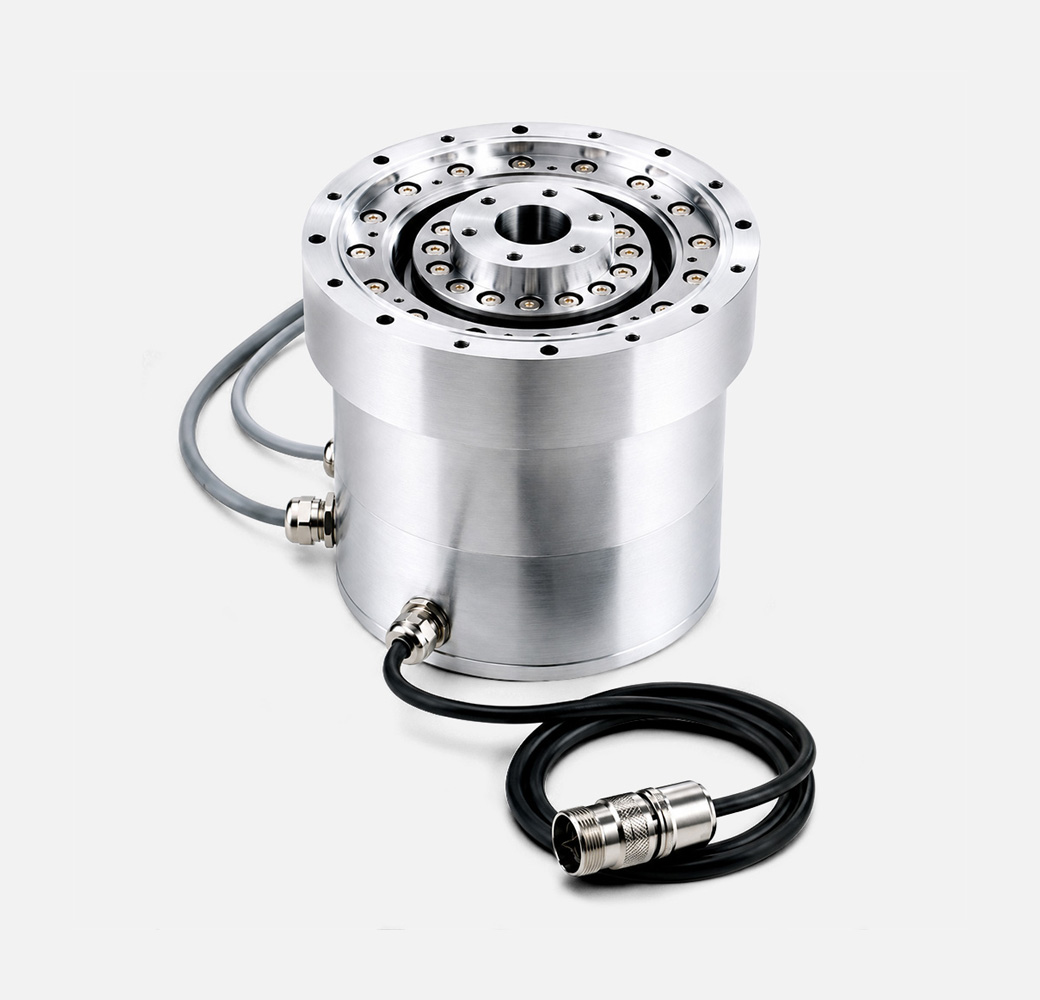

Rotarische Systeme – Torque Motoren
Das Drehmoment entsteht direkt an der Welle. Hohlwellen führen Kabel, Lichtwege oder Medien durch die Rotationsachse.
Integrationsnutzen Kompakte Module für Wafer-, Substrat- oder Optikrotation.

Lineare Systeme – Voice-Coil / Moving-Magnet
Bidirektionale Kraft, annähernd proportional zum Strom. Flexure- oder Blattfederführungen vermeiden Gleitkontakt.
Integrationsnutzen Partikelarme Bewegung mit hoher Dynamik und geringer mechanischer Komplexität.

Sensorik & Regelung
Die Systemgenauigkeit wird durch Encoder, Führung, Steifigkeit, thermische Stabilität und Reglerauslegung mitbestimmt – nicht nur durch den Motor.



Kundennutzen nach Branche

Ein Antrieb – mehrere Wertbeiträge

Die technische Architektur wird je nach Prozess anders bewertet. Entscheidend ist, welche Zielgröße beim Kunden Priorität hat: Reinheit, Taktzeit, Genauigkeit, Flexibilität oder Langzeitstabilität.
Die Auslegung beginnt mit dem Prozess – nicht mit einer isolierten Motorkennzahl.

Branche Typische Aufgabe Relevanter Vorteil
Halbleiterfertigung Wafer-Handling, Inspektion, Alignment Sauberkeit, Wiederholbarkeit und kurze Taktzeiten
Vakuumbeschichtung Substratrotation, Schichtprozess Gleichmäßige Bewegung und weniger Kontaminationsquellen
Forschung Flexible Positionier- und Messaufbauten Anpassbarkeit und weniger mechanische Einschränkungen
Optik Spiegel-, Linsen- und Faserjustage Präzise und reproduzierbare Positionierung
Raumfahrt Mechanismen und Instrumente im Vakuum Funktionssicherheit ohne konventionelle Ölschmierung

Wirtschaftlicher Nutzen: Wo entsteht der Mehrwert?

01 · Prozesssicherheit
Weniger Übertragungselemente können Spiel, Verschleiß und zusätzliche Fehlerquellen minimieren.

02 · Wartungsrisiko
Potenzial für weniger mechanische Verschleißstellen – Lager und Führung bleiben kritische Auslegungspunkte.

03 · Anlagenintegration
Hohlwellen, kompakte Bauformen und direkte Regelbarkeit erleichtern die Integration in begrenzte Bauräume.

04 · Skalierbarkeit
Kundenspezifische Anpassung an Moment, Hub, Geschwindigkeit, Vakuumniveau, Temperatur und Schnittstellen.

ROI belastbar machen

Wirtschaftliche Vorteile entstehen vor allem durch weniger Stillstand, geringeren Ausschuss und planbarere Wartung. Pauschale ROI-Werte sind ohne Anlagenbasis nicht belastbar. Die Bewertung sollte mit realen Takt-, Ausfall- und Wartungsdaten des Kunden erfolgen.

Auswahlkriterien und nächster Schritt

Technisches Lastenheft

Prüfpunkt Zu definierende Größe
Vakuum Druckbereich, zulässige Ausgasung, Partikelgrenze
Bewegung Drehmoment/Kraft, Drehzahl/Geschwindigkeit, Hub, Taktprofil
Mechanik Lastträgheit, Führung, Lager, Einbauraum, Hohlwellendurchmesser
Umgebung Temperatur, Bake-out, Magnetfelder, Strahlung
Qualität Genauigkeit, Wiederholbarkeit, Lebensdauer, Abnahmekriterien

Die Kernaussage
ALMA-Direktantriebe verbinden Präzision und Dynamik mit reduzierter Mechanik. Der Kundennutzen entsteht durch die vakuumgerechte Gesamtauslegung von Motor, Führung, Sensorik, Thermik und Materialien.

ALMA-Direktantriebe:

Wenn Präzision, Zuverlässigkeit und individuelle Lösungen entscheidend sind.

Präzision für sichere Prozesse

Dank hochpräziser, nahezu spielfreier Bewegungen im Vakuum profitieren anspruchsvollste Anwendungen von hoher Wiederholgenauigkeit, stabilen Prozessen und zuverlässiger Positionierung.

Höchste Präzision für anspruchsvolle Vakuumprozesse

Für höchste Positionier- und Wiederholgenauigkeit sorgen hochpräzise, nahezu spielfreie Bewegungen. Gleichzeitig gewährleisten präzisionsgelagerte Systeme, vakuumgeeignete Werkstoffe und thermisch optimierte Konstruktionen dauerhaft stabile Prozesse.

Wenn jedes Detail zählt: Präzision im Vakuum

Die hochpräzise, nahezu spielfreie Bewegungsführung gewährleistet maximale Positionier- und Wiederholgenauigkeit. Durch den Einsatz präziser Lagerungen, vakuumgeeigneter Materialien und einer thermisch optimierten Konstruktion werden stabile und reproduzierbare Prozesse sichergestellt.

Dynamik trifft Präzision im Vakuum

Verbinden hohe Dynamik mit präziser, wiederholgenauer Bewegung. Der Verzicht auf mechanische Getriebestufen reduziert Verschleiß, Partikelbildung und Fehlerquellen – für stabile Prozesse und hohe Anlagenverfügbarkeit.
