Leistungsfähige Kühlungen für Drehdurchführungen

Zuverlässige Kühlsysteme für jeden Anwendungsfall

ALMA bietet ein umfassendes Programm an Kühlungen für Drehdurchführungen an. Die Produktpalette reicht von einfachen Kühlscheiben bis hin zu kombinierten Gehäuse- und Wellenkühlungen.

Durch integrierte ALMA-Kühlungen entfällt die kundenseitige Konstruktion eines eigenen Kühlsystems. Auch die Beschaffung eines externen Kühlsystems sowie der zusätzliche konstruktive und montagetechnische Aufwand werden vermieden.

Je nach Art der Wärmebelastung setzt ALMA eine Standardlösung oder ein individuell maßgeschneidertes, anwendungsspezifisches Kühlsystem ein.
Sprechen Sie uns an!

Stellen Sie jetzt unverbindlich Ihre Anfrage

Kühlungsvarianten

Thermische Belastung durch die Rezipientenwand

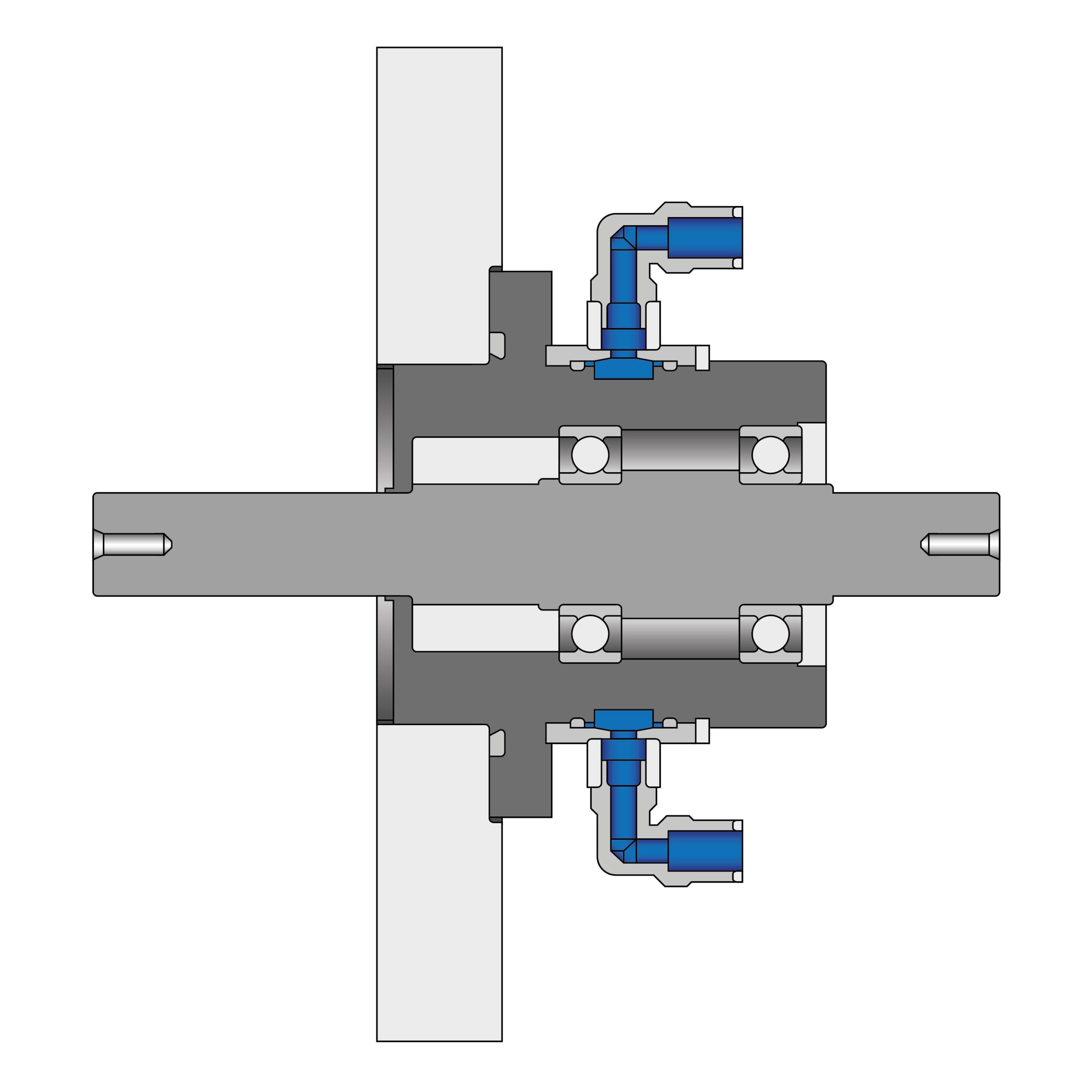

Kühlungseffizienz bei Anwendung umlaufender Gehäusekühlung

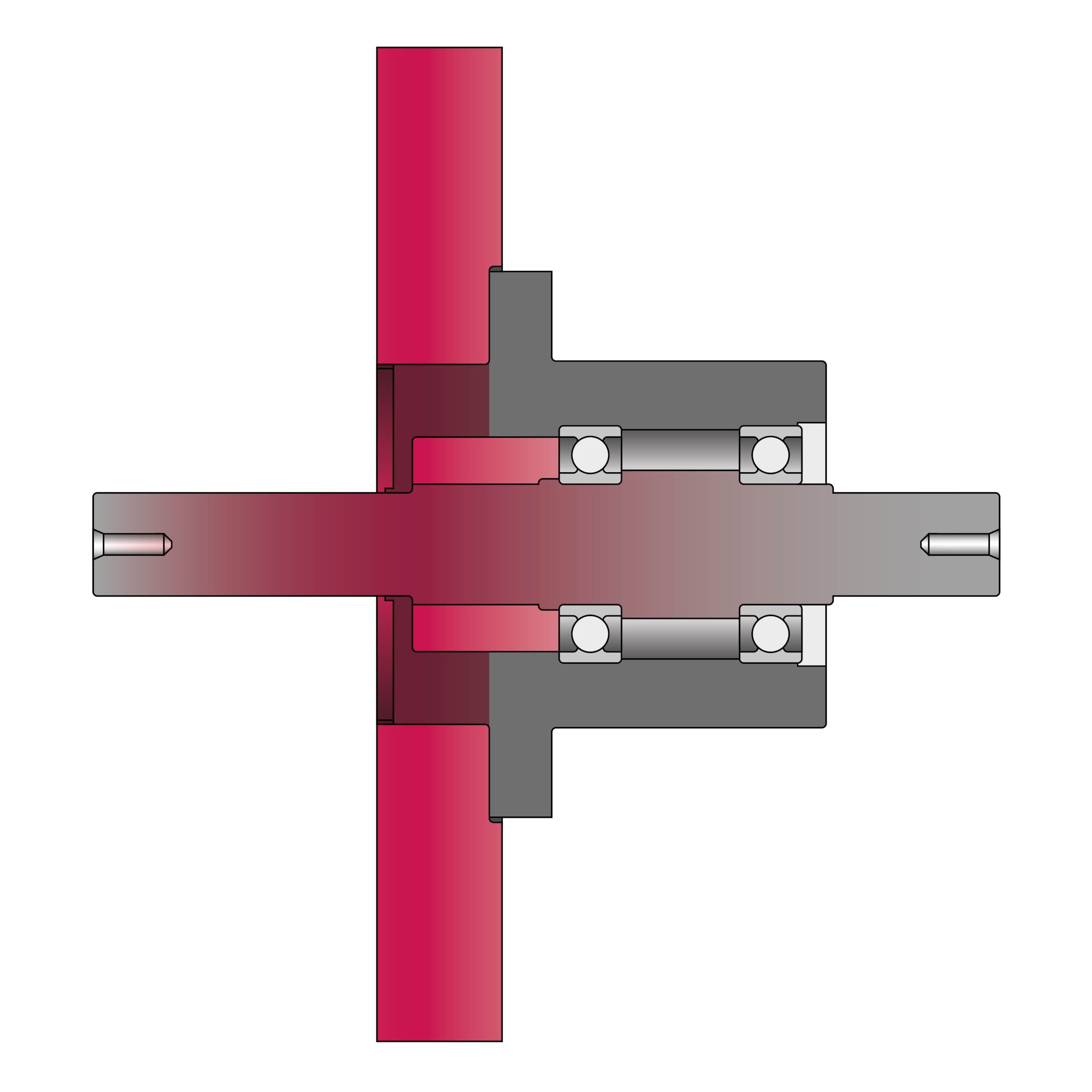

Starke thermische Belastung durch die Rezipientenwand

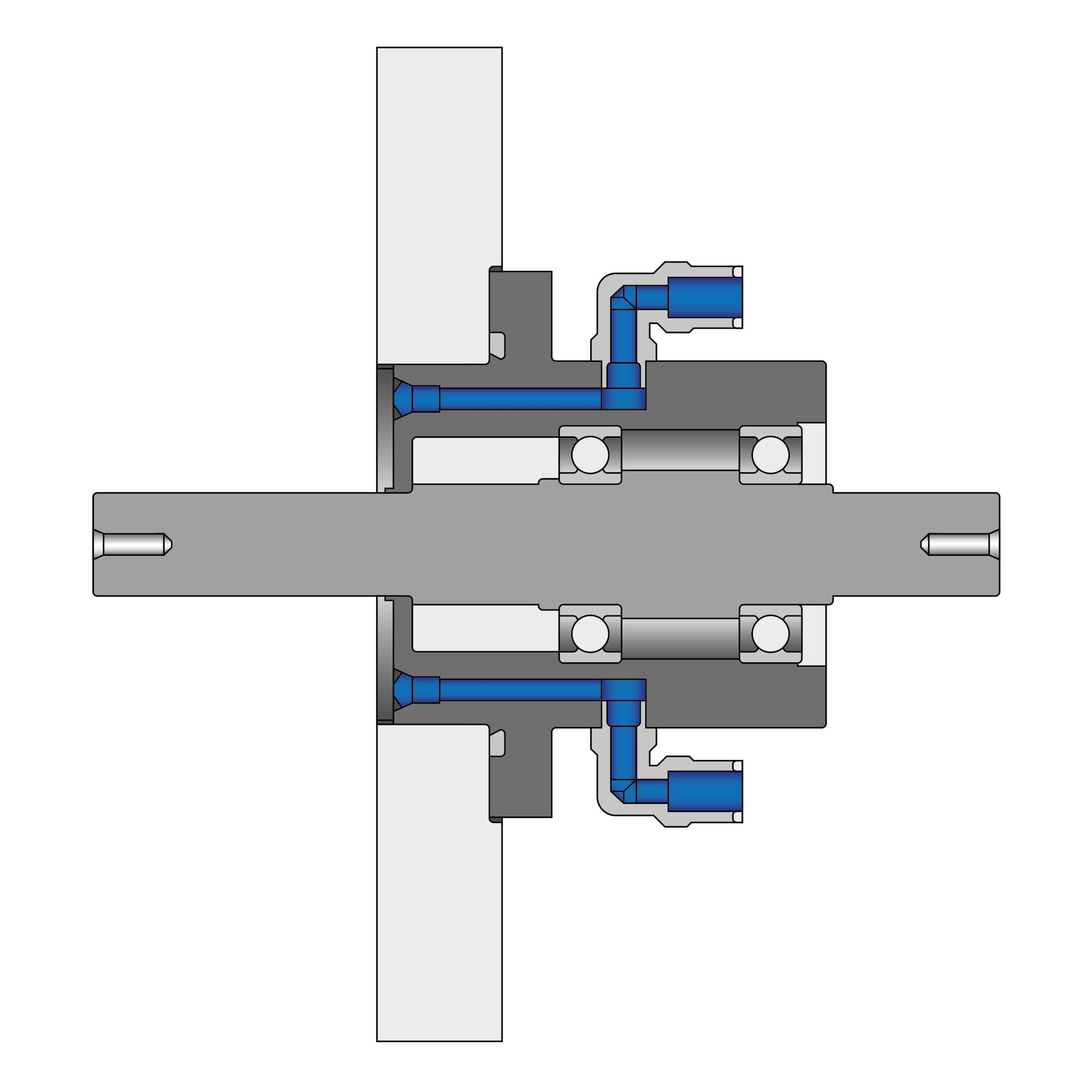

Kühlungseffizienz bei Anwendung Gehäusekühlung

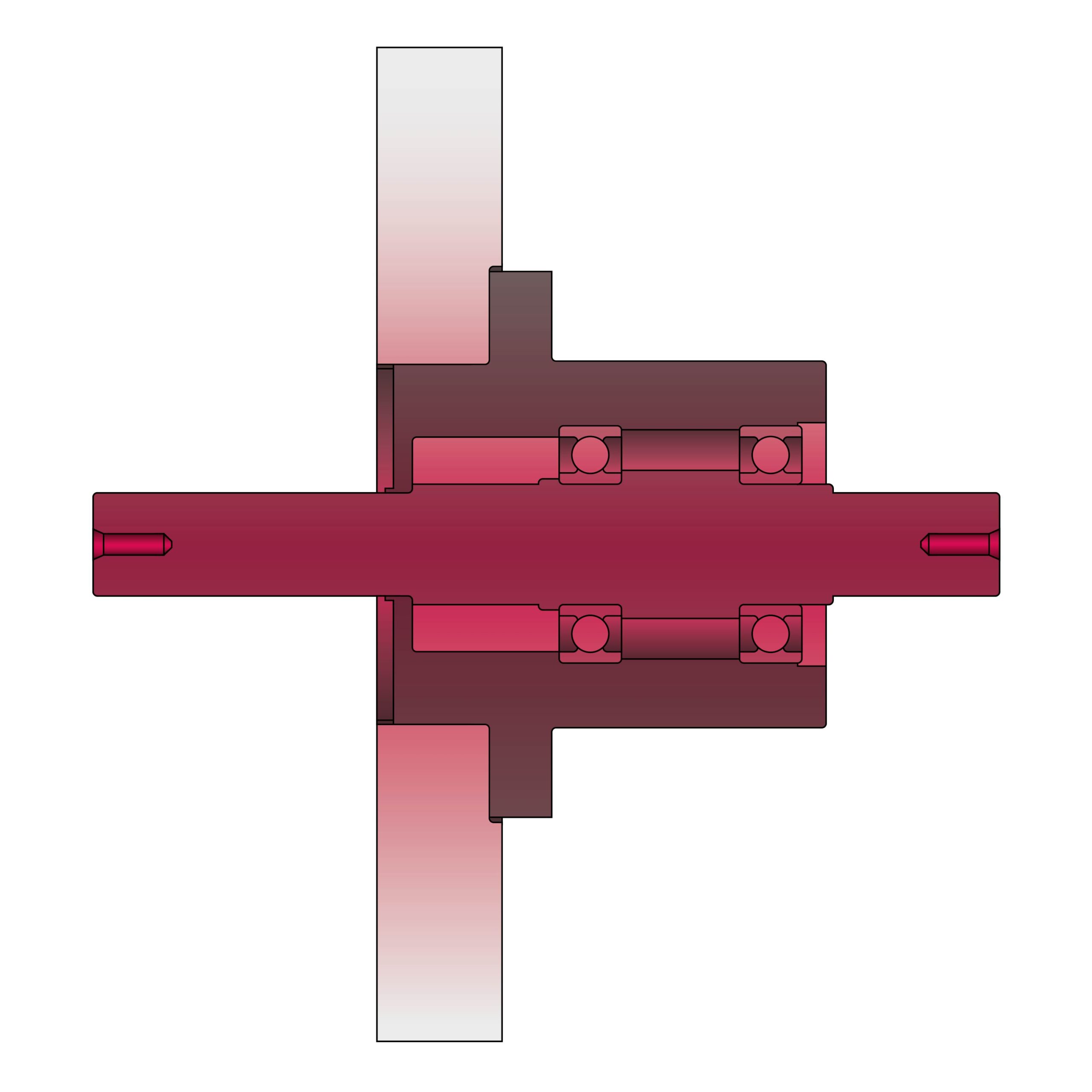

Starke thermische Belastung durch die Welle

Kühlungseffizienz bei Awendung durch Wellenkühlung

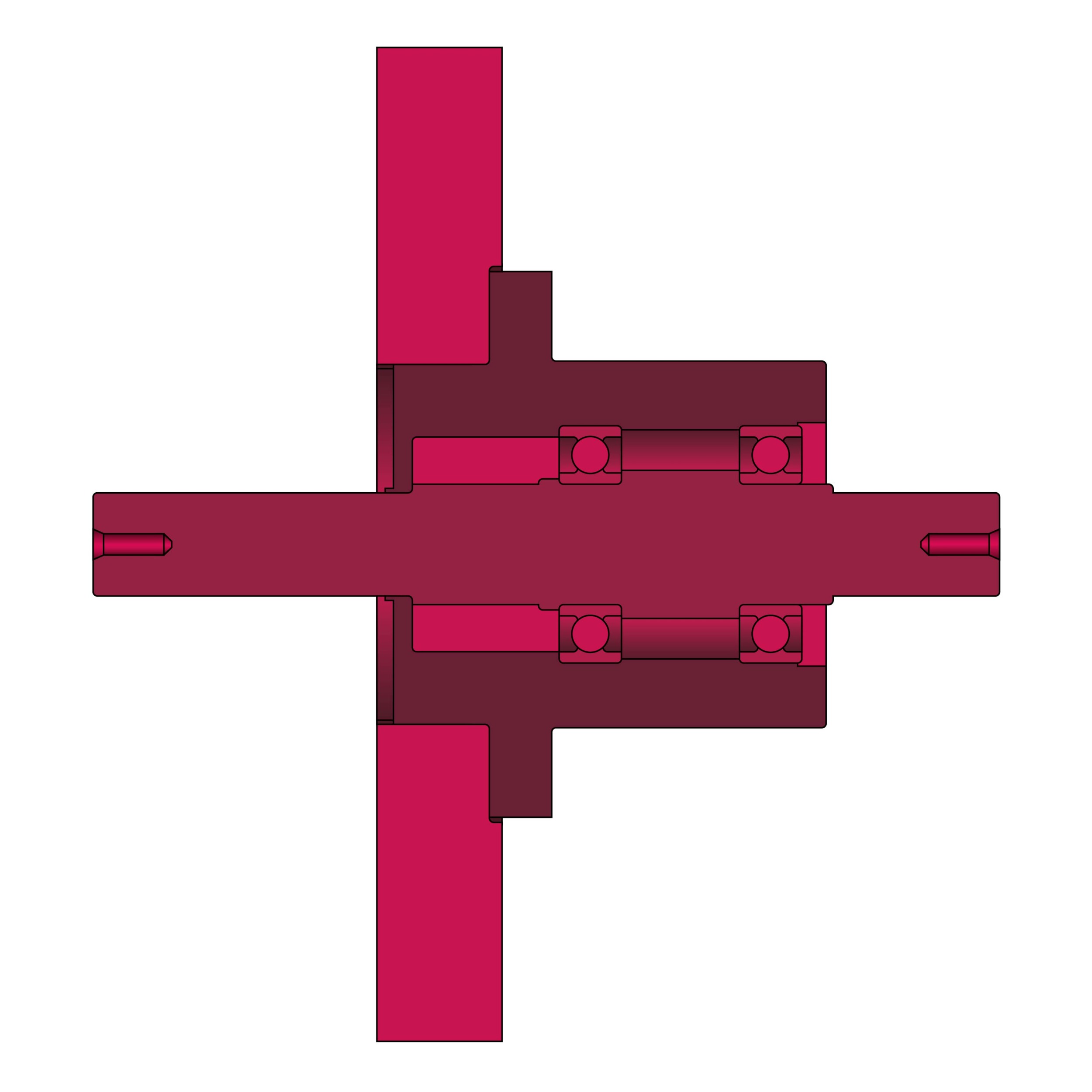

Sehr starke thermische Belastung durch Rezipientenwand und Welle

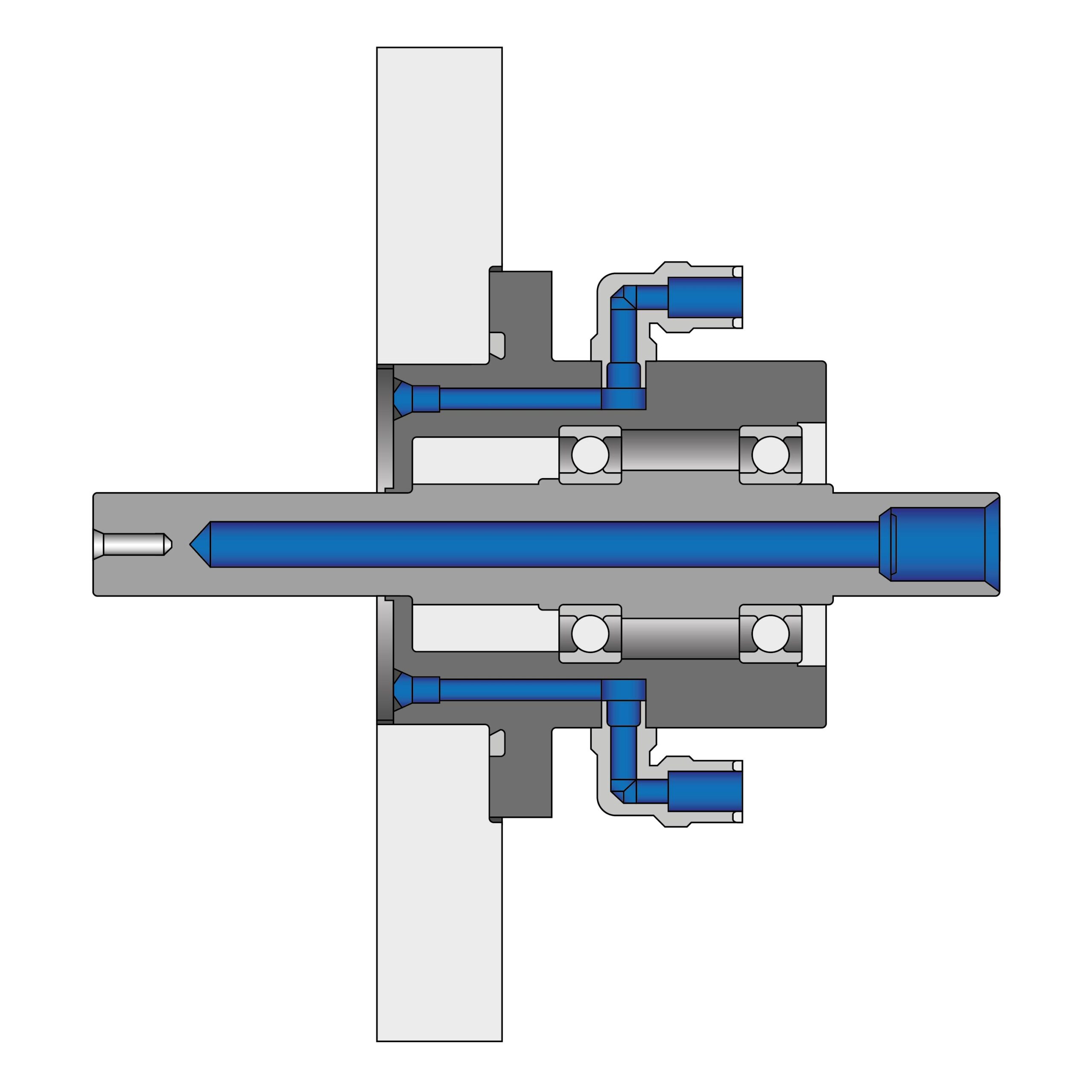

Kühlungseffizienz bei Anwendung durch Gehäuse- und Wellenkühlung

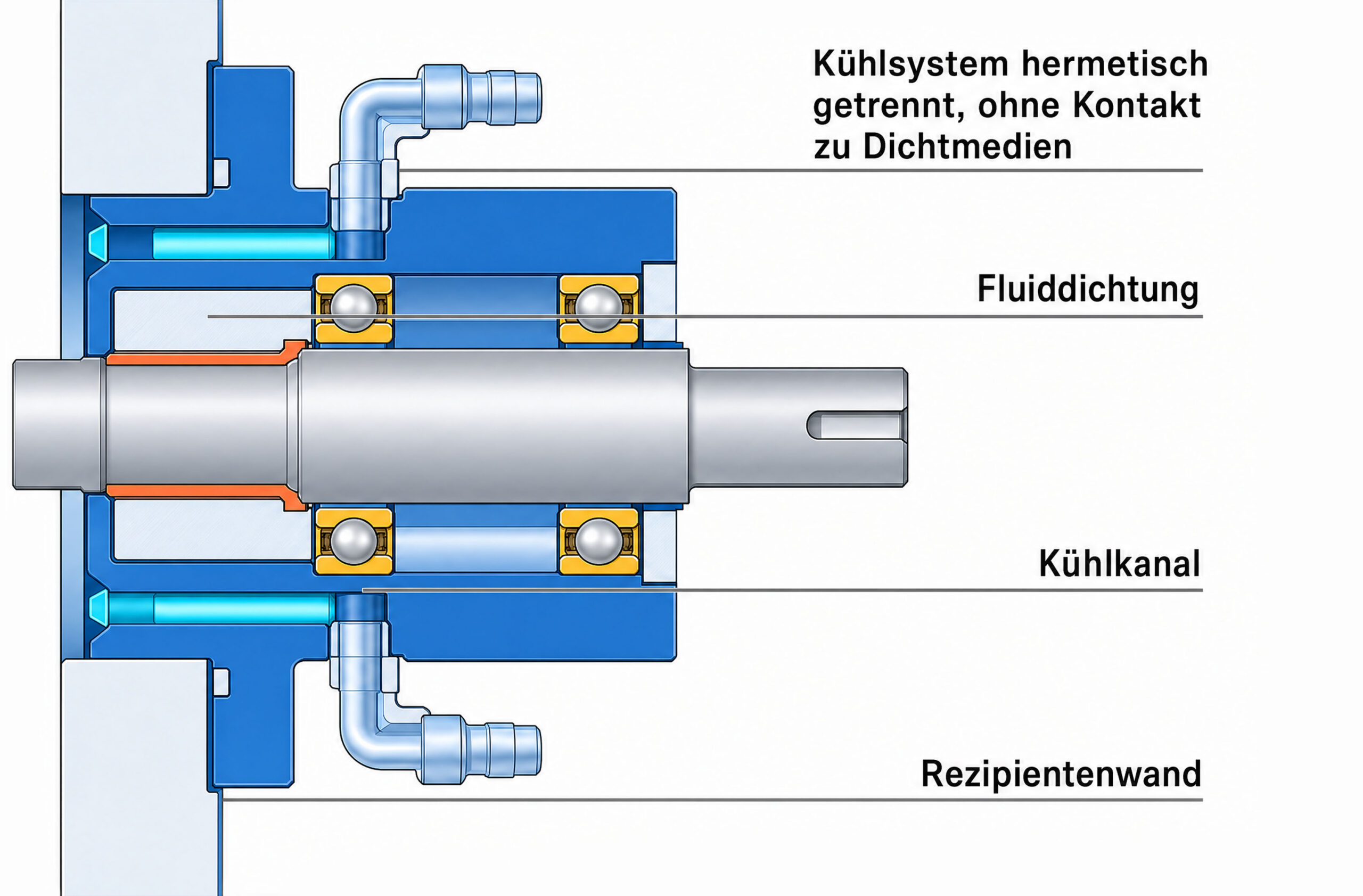

Das Konstruktionsprinzip der ALMA-Kühlungen

Generell gilt bei ALMA-Kühlsystemen: Das Kühlmedium kommt nicht mit dem Magnetfluid oder dem Vakuumbereich in Kontakt. Die Bereiche sind hermetisch voneinander getrennt.

Dadurch ist sichergestellt, dass selbst bei einer Beschädigung der O-Ringe kein Kühlwasser in das Vakuum eindringen kann.

Das Kühlmedium wird durch definierte Kühlkanäle innerhalb des Gehäuses beziehungsweise der Welle geführt. Auf diese Weise wird die entstehende Wärme zuverlässig aufgenommen und nach außen abgeführt. Gleichzeitig bleiben die vakuumrelevanten Bereiche sicher vom Kühlkreislauf getrennt.

ALMA-Kühlung
