Sicherbare Wellenmuttern

Präzision und Qualität von ALMA Driving Elements

Wellenmuttern sind präzise Gewinderinge zur axialen Positionierung, Befestigung und – je nach Lagerkonzept – Vorspannung von Lagern und anderen Maschinenelementen auf Wellen oder Spindeln. Ihre häufigste Anwendung ist die Lagerbefestigung auf einer Welle. Darüber hinaus sichern sie Zahnräder, Riemenscheiben, Kupplungsteile, Kugelgewindetriebe, Maschinen- und Werkzeugspindeln sowie weitere rotierende Komponenten. SKF nennt neben der Lagerpositionierung ausdrücklich die Montage von Lagern mit kegeliger Bohrung sowie die Sicherung von Zahnrädern und Riemenscheiben als typische Aufgaben.

Die technische Stärke sicherbarer ALMA driving elements Wellenmuttern liegt in der Kombination zweier Funktionen. Zunächst stellt das Hauptgewinde die axiale Position oder Vorspannung ein. Anschließend verhindert eine integrierte radiale oder axiale Klemmung, dass sich diese Einstellung unter Vibration, Lastwechsel, Beschleunigung oder Drehrichtungswechsel unbeabsichtigt verändert. Gegenüber einer klassischen Nutmutter mit Sicherungsblech können dadurch eine separate Sicherungsscheibe und die dafür erforderliche Keilnut in der Welle entfallen. Das reduziert Bauteilzahl, Bearbeitungsaufwand und mögliche Montagefehler; zugleich muss das typbezogene Losbrechmoment besonders sorgfältig geprüft werden.

Die verfügbaren Lösungen an verschiedenen Wellenmutter der ALMA driving elements umfasst nach der vorliegenden Übersicht die Typen ANS, ANS-LH, ANS-A2, ANSB, ANSK und WAK sowie die Werkzeuge WSS und WHS. Damit lassen sich Standardanwendungen, Linksgewinde, Vakuum- beziehungsweise korrosive Umgebungen, höhere Axiallasten, eine kompakte Zweifachklemmung und beengte Montageräume abdecken.

Nicht die Mutter allein, sondern das Zusammenspiel aus Last, Gewinde, Anlagefläche, Klemmprinzip, Montagezugang, Drehzahl, Werkstoff und Umgebung entscheidet über eine zuverlässige Lösung.

Sicherbare Wellenmuttern:
Einsatzgebiete und Vorteile

Wellenmuttern werden im Maschinenbau überall dort eingesetzt, wo Lager, Zahnräder oder andere Bauteile auf einer Welle axial positioniert und gegen seitliches Verschieben gesichert werden müssen. Nach dem Einstellen beziehungsweise Anziehen muss die Wellenmutter zuverlässig in ihrer vorgesehenen Position fixiert bleiben.

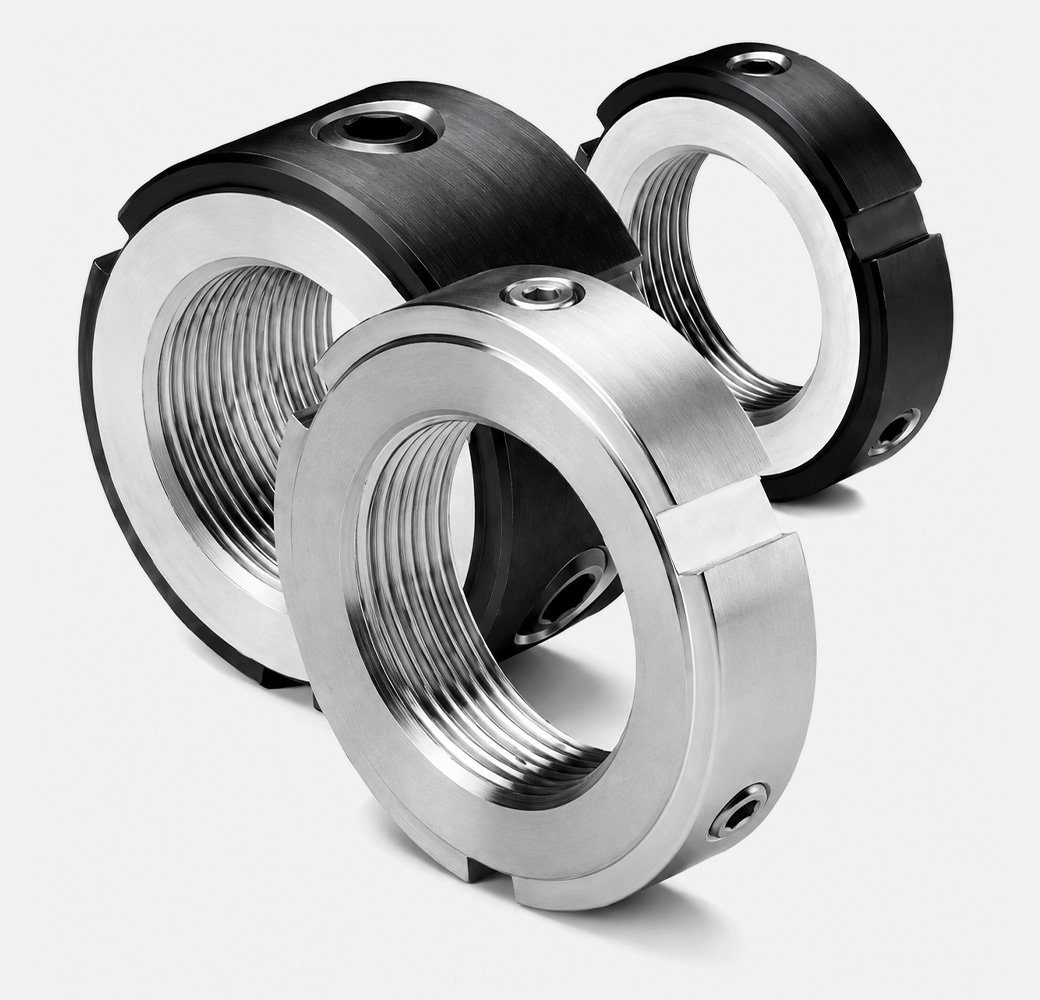

ALMA-Wellenmuttern verfügen über einen wirkungsvollen mechanischen Verdrehschutz. Abhängig von den Einbau- und Platzverhältnissen sind Ausführungen mit radialer oder axialer Klemmung erhältlich. Dadurch kann für unterschiedliche Anwendungen und Montagebedingungen eine geeignete Lösung ausgewählt werden.

Die Wellenmuttern ermöglichen die Übertragung hoher Axialkräfte und zeichnen sich durch eine hohe Formsteifigkeit aus. Bei Ausführungen mit axialer Klemmung genügt bereits eine geringe Betätigungskraft, um die Mutter sicher zu fixieren. Dadurch werden unerwünschte Verformungen des Mutternkörpers weitgehend vermieden.

Die konstruktive Gestaltung sorgt außerdem für hohe Klemmkräfte und einen günstigen Kraftfluss innerhalb der Verbindung. Dank der großen Auswahl an Bauformen und Abmessungen lässt sich für nahezu jede Anwendung eine passende ALMA-Wellenmutter auswählen.
