Torsionsfreie Metallbalgkupplungen für präzise Antriebssysteme

Die ALMA Metallbalgkupplungen der Baureihe ATM verbinden eine hohe Torsionssteifigkeit mit zuverlässigem Ausgleich von Wellenverlagerungen. Die dauerhaft verschweißte Verbindung zwischen Metallbalg und Naben gewährleistet eine hohe mechanische Festigkeit und ermöglicht den Einsatz auch unter anspruchsvollen Temperatur- und Umgebungsbedingungen.

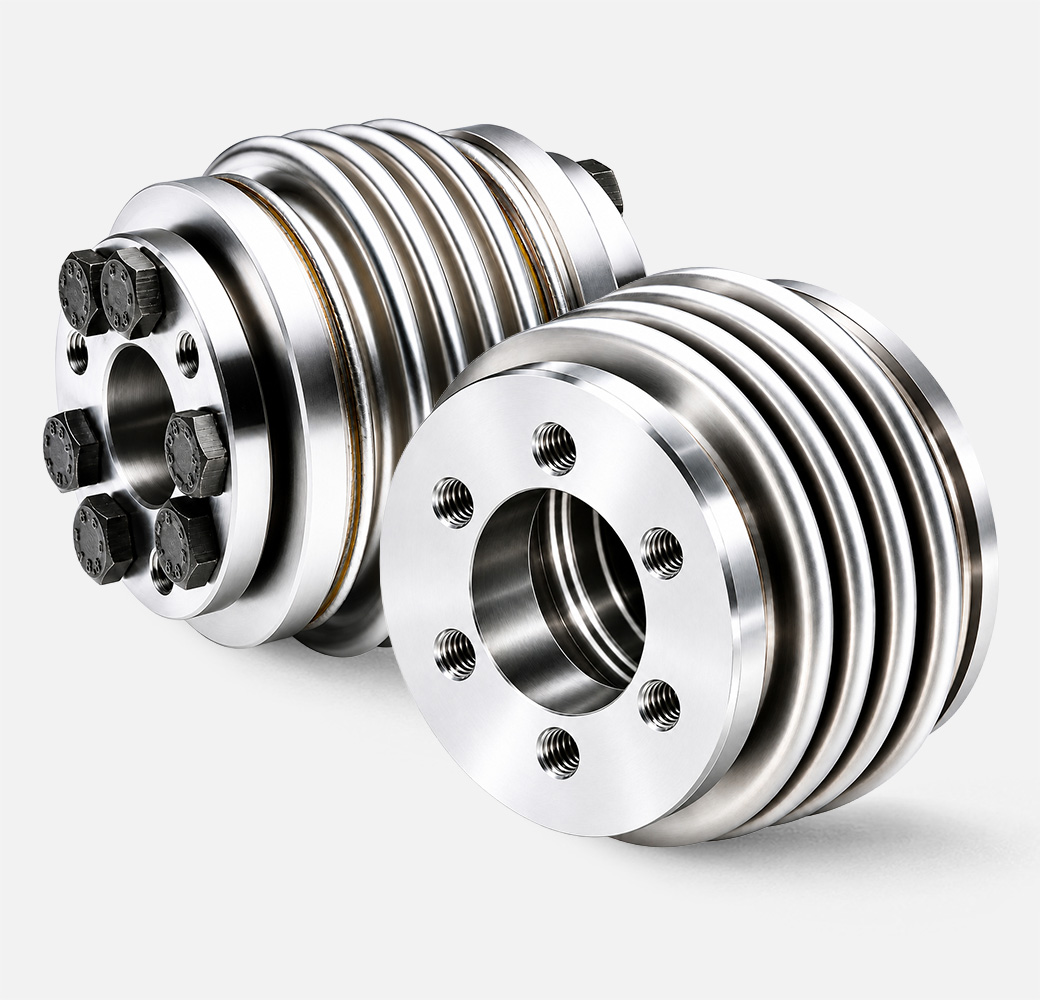

Für eine optimale Integration in unterschiedlichste Antriebskonzepte stehen verschiedene Anschlussvarianten zur Verfügung. Je nach Anwendung können die Kupplungen mit Klemmnaben, Konusbuchsen, Anschlussflanschen oder Passfedernuten ausgeführt werden. Dadurch lassen sich die ATM Metallbalgkupplungen flexibel an unterschiedliche Wellengeometrien und Einbausituationen anpassen.

Mit Nenndrehmomenten von 10 bis 320 Nm und möglichen Wellendurchmessern von 8 bis 110 mm deckt die Baureihe ATM ein breites Anwendungsspektrum ab. Ihre präzise und spielfreie Drehmomentübertragung macht sie besonders geeignet für anspruchsvolle Anwendungen in der Antriebs-, Automatisierungs-, Positionier- und Vakuumtechnik.

• Niedrige Massenträgheitsmomente
• Hohe Torsionsfreiheit
• Ausgleich von Fluchtungsfehlern
• Temperaturbereich bis zu 300 °C
• Vielseitige Anschlußmöglichkeiten
• Übertragung des Drehmoments exakt und spielfrei
• Einfache Montage und Demontage

Torsionsfreie Metallbalgkupplungen – präzise und spielfreie Kraftübertragung

ALMA Metallbalgkupplungen ermöglichen eine präzise, spielfreie und torsionsfreie Übertragung von Drehmomenten zwischen zwei Wellen. Gleichzeitig kompensiert der flexible Metallbalg zuverlässig laterale, angulare und axiale Wellenverlagerungen.

In Umfangsrichtung zeichnet sich die Kupplung durch eine hohe Torsionsfreiheit aus. Dadurch werden Drehbewegungen besonders präzise und synchron übertragen – eine wichtige Voraussetzung für anspruchsvolle Positionier-, Antriebs- und Regelungsaufgaben.

ALMA Metallbalgkupplungen – präzise, kompakt und zuverlässig für anspruchsvolle Antriebslösungen.

Hohe Festigkeit durch zuverlässige Schweißverbindungen

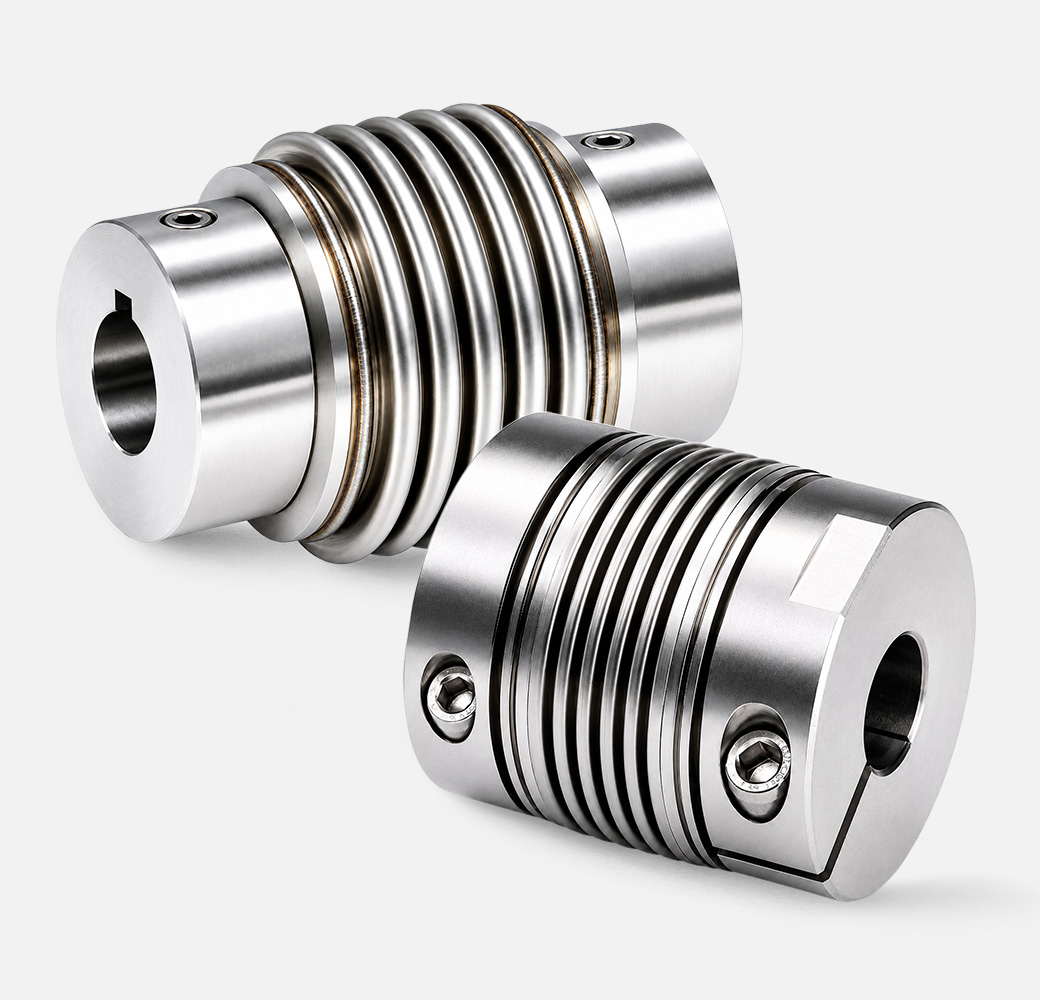

Bei den ALMA Metallbalgkupplungen der Baureihen ATM und AEKN werden die Klemmnaben dauerhaft mit dem Metallbalg verschweißt. Diese konstruktive Verbindung sorgt für eine hohe mechanische Festigkeit und dauerhafte Betriebssicherheit. Gleichzeitig bietet die Schweißverbindung eine hohe Beständigkeit gegenüber aggressiven Medien und säurehaltigen Umgebungen und eignet sich damit besonders für anspruchsvolle industrielle Anwendungen.

Korrosionsbeständige Edelstahlausführung

ALMA Metallbalgkupplungen in Edelstahlausführung zeichnen sich durch ihre hohe Korrosionsbeständigkeit aus und eignen sich besonders für anspruchsvolle Einsatzbedingungen. Sie können sowohl in Verbindung mit aggressiven Medien als auch in Vakuum- und Reinraumanwendungen zuverlässig eingesetzt werden.

Mit einer Temperaturbeständigkeit von bis zu 300 °C erfüllen sie hohe Anforderungen an Materialbeständigkeit und Betriebssicherheit. Damit sind sie insbesondere für Anwendungen in der Vakuumtechnik, chemischen Industrie, Lebensmitteltechnik sowie in weiteren sensiblen und anspruchsvollen Produktionsumgebungen geeignet.
