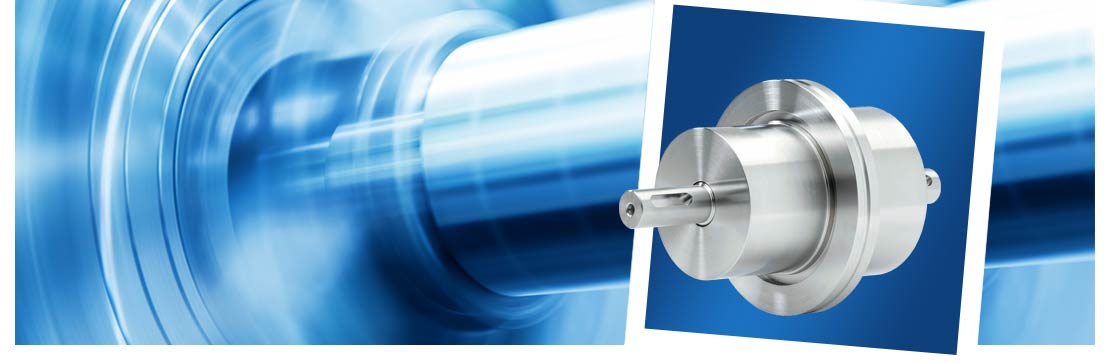

Drehdurchführungen mit ISO-K-Flansch
Diese Standard-Drehdurchführung wurde für die Montage an ISO-K-Flansche entwickelt und ist ab Lager lieferbar. Die Wellenanschlüsse erfolgen über Passfedern
Einsatztemperatur, ungekühlt: -20 bis 90 °C
Einsatztemperatur, gekühlt: > 90 °C
Druckdifferenz: bis 1 bar
Vakuumbereich: bis UHV
Gehäuse: Edelstahl
Welle: Edelstahl, magnetisch
Magnetfluid: wartungsfrei
Technische Daten
Leckrate: < 1 x 10-8 mbar x l/sEinsatztemperatur, ungekühlt: -20 bis 90 °C
Einsatztemperatur, gekühlt: > 90 °C
Druckdifferenz: bis 1 bar
Vakuumbereich: bis UHV
Gehäuse: Edelstahl
Welle: Edelstahl, magnetisch
Magnetfluid: wartungsfrei
Lieferbare Optionen
- Gehäusekühlung
- Kundenspezifische Ausführungen

| Typ | ALMA-M-ISO-K-015-V-U | |||
|---|---|---|---|---|
| Materialnummer | 1020628 | |||
| Gewicht (kg) | 2,400 | |||
| Abmessungen (mm) | ||||
| Wellendurchmesser, vakuumseitig | 15g7 | |||
| Wellendurchmesser, atmosphärenseitig | 15g7 | |||
| Wellenlänge, vakuumseitig | 35,0 | |||
| Wellenlänge, atmosphärenseitig | 35,0 | |||
| Gesamtlänge | 160,0 | |||
| Länge, atmosphärenseitig | 85,0 | |||
| Länge, vakuumseitig | 75,0 | |||
| Gehäuse-Gesamtlänge | 90,0 | |||
| Gehäuselänge, vakuumseitig | 40,0 | |||
| Gehäuselänge, atmosphärenseitig | 50,0 | |||
| Gehäusedurchmesser, vakuumseitig | 60,0 | |||
| Gehäusedurchmesser, atmosphärenseitig | 70g7 | |||
| Passfedernut-Länge | 20,0 | |||
| Abstand Passfedernut zu Wellenende | 5,0 | |||
| Passfedernut-Breite | 5N9 | |||
| Flansch-Durchmesser | ISO-K DN63 | |||
| Technische Daten der Welle | ||||
| Max. Drehzahl | 9.000 min-1 | |||
| Max. übertragbares Drehmoment* | 32,00 Nm | |||
| Eigenreibmoment | 0,4 Nm | |||
| Max. Axiallast [Fa1]** | 150 N | |||
| Max. Axiallast [Fa2]** | 150 N | |||
| Max. Radiallast [Fr1]** | 200 N | |||
| Max. Radiallast [Fr2]** | 200 N | |||

* Der Drehmomentberechnung liegen mittlere Berechnungswerte zugrunde.
** Der Lastenberechnung liegen angenommene Einsatzwerte zugrunde, die 95 % der Anwendungen abdecken.
Für Grenzbereiche kann eine individuelle Betrachtung erstellt werden.
** Der Lastenberechnung liegen angenommene Einsatzwerte zugrunde, die 95 % der Anwendungen abdecken.
Für Grenzbereiche kann eine individuelle Betrachtung erstellt werden.
